如何消除RS485中繼器共模干擾

關于485中繼器，很多人認為其已經被485集線器、交換機所替代，但是485中繼器還是在很多行業中廣泛使用。

中繼器是對信號進行再生和還原的網絡設備，工作在OSI模型的物理層，是局域網上所有節點的中心，它的作用是放大信號，補償信號衰減，支持遠距離的通信。



由于傳輸線路噪聲的影響，承載信息的數字信號或模擬信號只能傳輸有限的距離，中繼器的功能是對接收信號進行再生和發送，從而增加信號傳輸?shù)木嚯x。它是簡單的網絡互連設備，連接同一個網絡的兩個或多個網段。

由于485總線傳輸距離的延長，或者485總線中的485設備的增多，會使得485信號不斷的衰減，最后可能導致485總線不穩定甚至不能使用，485總線中繼器可以對已有的485信號進行增強和放大，增加RS-422/RS-485總線網絡中485設備的數目。

在現場施工當中，由于485總線的距離比較遠，在其中形成了電位差，從而產生了共模干擾，導致穩定性降低。485總線中繼器的光電隔離器能夠提供3000V的隔離電壓，可以有效的將485總線相互隔離，防止共地干擾。其中的DC/DC模塊，可以將兩端的電源完全隔離。從而實現完全隔離。

485中繼器采用I/O電路，使用數據流向自動控制技術，自動判別和控制數據傳輸方向，無需更改軟硬件，可以很方便的實現RS-485總線與RS-422總線之間的切換。采取零延時設計，傳輸速度快。自動偵測串口信號速率，無需設置串口波特率。

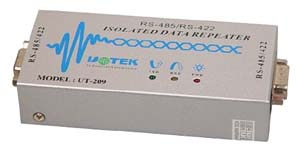

UT-209光電隔離型中繼器、兼容RS-422、RS-485標準，能夠延長RS-422/RS-485總線網絡的通信距離，增加RS-422/RS-485網絡設備的個數，內置的光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。RS-422、RS-485輸入端通過DB9母頭的連接器連接。RS-422、RS-485輸出端通過DB9公頭的連接器連接。接口轉換器內部帶有零延時自動收發轉換, 特有的I/O電路自動控制數據流方向，而不需任何握手信號( 如RTS、DTR等 )，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。

性能參數：
■ 兼容TIA/EIA422/485標準
■ 自動發送/接收數據，無需外部的流量控制信號(RTS)
■ 能夠延長RS-485/RS-422總線網絡的通信距離，大大提高整個RS-485/422網絡的可靠性
■ 通信速率：300BPS-115.2KBPS
■ 兩端接口能夠連接128個RS-485或RS-422接口設備
■ 通訊距離: 5，000米（9，600BPS）
■ 電源及數據流量指示燈,可檢測故障點
■ 工作方式: 異步半雙工（RS-485）或異步全雙工(RS- 422)通用，無需跳線設置
■ 光電隔離加強型（隔離電壓2.5KVrms /500VDC絕緣）， 專用DC/DC模塊，兩端RS-485/422提供每線600W的防雷、浪涌、+/-15KV ESD保護及防止共地干擾
■ 電氣接口：DB9孔型到DB9針型連接器
■ 傳輸介質: 雙絞線或屏蔽線
■ 外形尺寸：113mmX55mmX25mm
■ 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
■ 適用于一切所使用的通訊軟件, 即插即用

■ 支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等

       由于UT-209光電隔離中繼器帶有光電隔離功能，有效的將485總線分割成幾段，大大減弱了共模干擾問題。
