宇泰科技助力富華重工實現生產電力智能監控

》專案描述

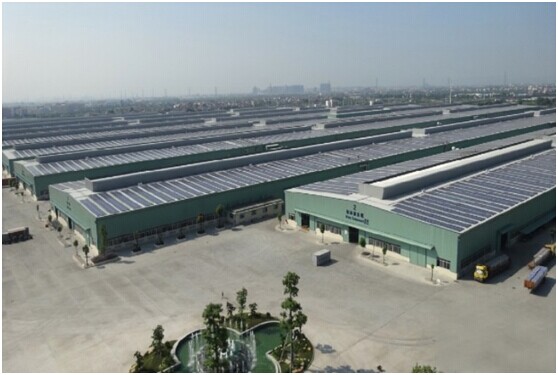

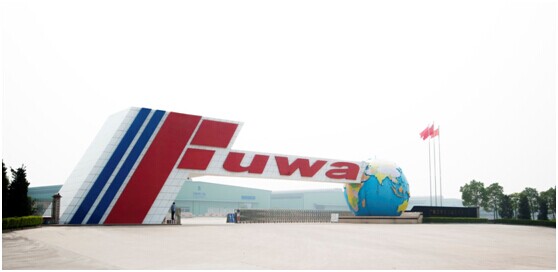

      富華重工位于廣東臺山市，工業園區占地超過1，000，000㎡，設有大型生產車間12個，每個車間設有一個配電室。作為一家大型的重工業企業，供電系統的安全、穩定對公司的正常生產至關重要。本著早預防、早發現，確保將生產事故消除在萌芽狀態的宗旨，公司高層決定引進一套先進的智能電力監控系統。宇泰科技憑借自身在工業自動化控制領域多年的技術積累，順利中標富華重工智能電力監控項目。

      該項目在每個配電室配置一臺二層環網交換機UT-65110，共計12臺，12臺UT-65110組成一個環網，在每個配電室配置一臺串口服務器UT-6608U，負責將電力通信柜的485總線信號轉變?yōu)榫W(wǎng)絡信號，通過以太網傳輸?shù)角岸朔?wù)器；另外每個配電還安裝一個網絡攝像頭，實時監控配電室周圍治安狀況。在總監控室配置兩臺三層交換機UT-8000，一主一備，提高核心網絡的可用性。網絡監控服務器和電力監控服務器分別接在兩臺三層交換機UT-8000上，每臺服務器都通過HDMI線，將告警實時輸出到相應的監控屏幕。

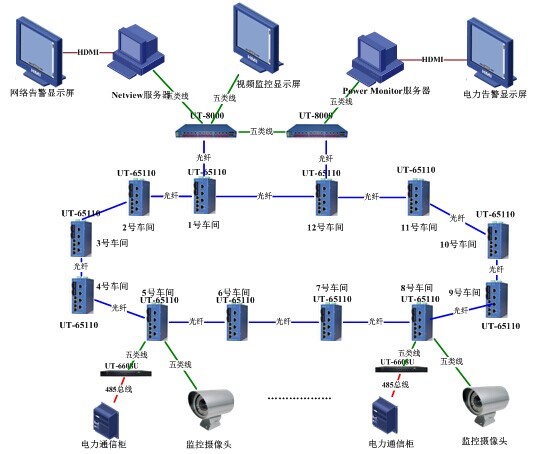

》架構圖

》方案特色

a.采用設備均為工業級產品，所用交換機均通過國家電網A類認證。
b.千兆光纖冗余環網，組網簡單，穩定可靠。
c.私有快速環網技術，故障切換時間小于50ms。
d.完善的網絡管理功能，宇泰科技交換機除支持CLI、Telnet、WEB等常見管理方式外，還擁有強大的SNMP管理功能。宇泰科技強大的綜合網絡管理軟件Netview更是對整個網絡的健康偵測做到及時、準確而又全面。
e.強大的Power Monitor軟件，及時檢測供電網絡的各項參數。

》設備介紹

a．UT-6608U
支持1口10/100M自適應RJ45口，8串口RS-485/422接線柱，串口每個端口3KV防雷防浪涌，±15KV防靜電保護，網口3KV防雷防浪涌
》支持動態IP(DHCP)和靜態IP,支持網關和代理服務器，提供數據雙向透明傳輸實現串口485/422信號轉TCP/IP功能
》支持ARP、IP、 ICMP、 UDP、 TCP、 PPP、 HTTP、 TELNET、 DNS 、DHCP、 PAP、 CHAP等協議
》電源AC 220V，CE/FCC認證

b.UT-65110系列二層網管型光纖環網交換機
》支持4個1000BASE-X(SFP)端口，6個100Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應。
》支持QoS、VLAN、IGMP Snooping/GMRP等管理功能，支持冗余環網保護，環網恢復時間<=20ms
》輸入電壓DC 12-48V,冗余雙電源輸入接線端子
》工作溫度-40℃~85℃

c .UT-8000系列網管型三層交換機
》最多支持24個千兆端口，光電端口可自由組合，自動偵測，全/半雙工MDI/MDI-X自適應。
》支持QoS、VLAN、IGMP Snooping/GMRP等管理功能，支持冗余環網保護，環網恢復時間<=20ms
》兼容諸如RSTP等其他冗余協議，支持VRRP(Virtual Redundant Router Protocol) 虛擬路由冗余協議，能相互備援。
》雙電源，供電24V，48V，220VAC/DC可選；
   24VDC電源支持范圍為12-36VDC；
   48VDC電源支持范圍為36-58VDC;
   220V電源支持范圍為85-264VAC/77-300VDC
》工作溫度-40℃~85℃
