概述

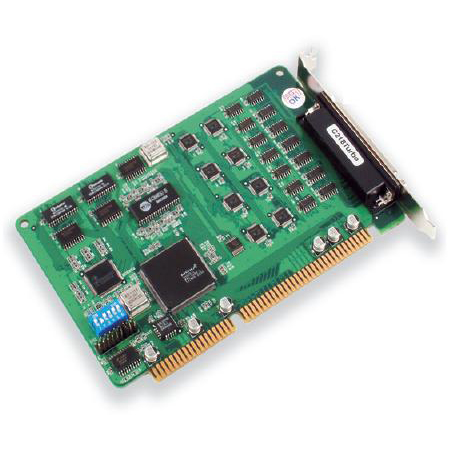

    CI-134是專為工業環境通信應用設計的RS-422/485四串口卡。它支持4個獨立的RS-422/485串口，在一對多點的通信應用下，最多可控制32個設備。

    為使RS-485 2線半雙工操作變得更加簡單，每片CI-134卡都具有數據流向自動控制 (ADDC)，不需軟件操作。因此，在Windows應用下不需額外的編碼就能控制RS-485半雙工協議。

    為達到工業環境對高可靠性產品的要求，本系列產品提供可選擇的光電隔離 (2 KV) 和浪涌保護 (25KV ESD) 功能。

效益

• 產品可靠度高，符合工業環境應用高質量的要求

• 數據流向自動控制(ADDC)功能簡化了RS-485編程的程序，減低開發時間和成本

•


應用

• 多點數據采集

• 工廠自動化

• 遠程串口設備控制

• 工業控制

• 嵌入式工業機械

• SCADA 系統

•


特點

• 可選擇光電隔離（2KV）和浪涌保護（25KV ESD）功能

• 提供自動數據流向控制ADDC(Automatic Data Direction Control) 功能

• RS-485數據控制: ADDC或通過RTS控制

• 內建終端電阻

• 采用芯片硬件流量控制，保證數據不流失

• 采用先進ASIC設計，返修率低

• 支持眾多常見的操作系統

硬件I/O控制器：16C550C或兼容芯片x4
接口總線：16-bit ISA
最大串口數：16 (4塊板卡)
性能速率：50 bps ~ 921.6 Kbps
配置校驗位：None，Even，Odd，Space，Mark
數據位：5，6，7，8
停止位：1，1.5，2
IRQ：2(9)，3，4，5，7，10 (Default)，11，12，15
IO：0x0000-0xFFFF (Default：0x180)
電源和工作環境電源需求：CI-134：450 mA max. (+5V)
·CI-134I：610 mA max. (+5V)
·CI-134IS：620 mA max. (+5V)
工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95% RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
光電隔離2 KV (CI-134I/CI-134IS)
串口保護25 KV ESD (CI-134IS)
尺寸 (W x D)CI-134：160 x 85 mm
CI-134I：180 x 110 mm
CI-134IS：180 x 110 mm
安規認證EN55022 Class B，EN55024，EN6100-3-2，EN61000-3-3，F(xiàn)CC Part 15 Class B
保修期5 年
